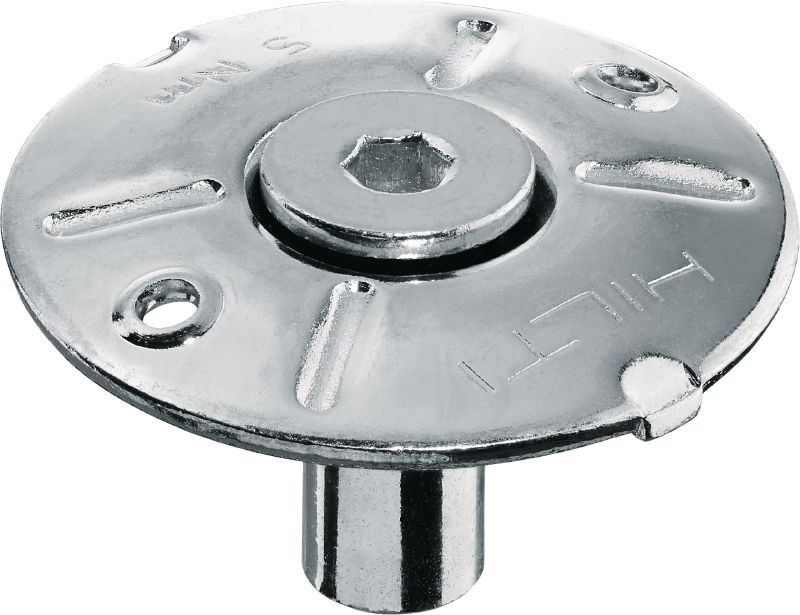

X-FCM-F ナローグレーチングファスナーディスク (二重コーティング)
新製品 Ultimate品目 #r11719777
中等度の腐食環境下でスレッドスタッドを使用して、ナローメッシュ床グレーチングを固定するための、二重コーティングナローグレーチングファスナーディスク
- 用途: グレーチング
- 用途（ツール）: DX 460, DX 5, DX 6
- 腐食保護: 45 µm 溶融亜鉛メッキと同等の二重コーティング
シェア
特長
- 少ない労力でグレーチングを設置 – 従来のグレーチング留付けや溶接よりも少ない工程で施工可能
- 承認および認証 – 技術データ、試験報告書、認証を利用可能
- 表面の補修不要 – S-BT および X-BT スレッドスタッドを使用した、鋼材へのグレーチングの留付け
- 耐久性の高い保持 - ディスクのロッキングタブにより、緩みや回転を防止
- つまずく危険性を低減 – 正しく施工すれば、歩道のグレーチングの表面は滑りにくく、出っ張りも最小限に留められる
アプリケーション
- 発電所、産業用施設、鉱業などの、中等度の腐食 C3 環境下における幅の狭いグレーチングの鋼材への留付け
- 歩道などの標準的な荷重にさらされる場所に設置されるグレーチング用

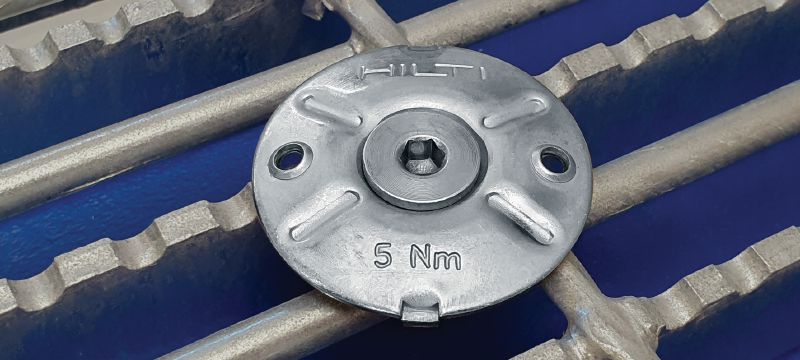

- 鋼製ナローメッシュグレーチングの留付け

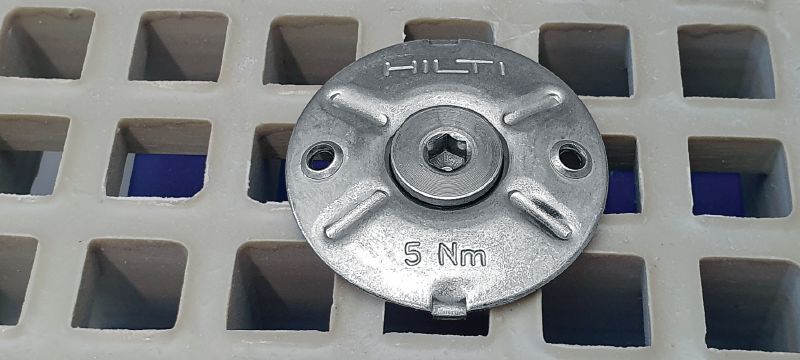

- グラスファイバー強化プラスチック (FRP) 製ミニメッシュグレーチングの留付け
- M8 スレッドスタッドとともに使用することを想定したグレーチングファスナーディスク
認証関連情報に関しては、個別の製品をご確認ください。
技術データ
技術資料
-
- X-FCM グレーチングファスナーと X-FCP チェッカープレートファスナーのための ETA-24/0018, 英語, ドイツ語, [ 3 MB ]
- LR 製品型式認証 LR21394055TA、S-BT ファスニングシステム (オフショア、造船、および産業アプリケーション), 英語, [ 470.9 kB ]
- RINA 製品型式認証 FPE278318CS/001、S-BT-MR / -MF、S-BT-GR / -GF、S-BT-ER / -EF、X-FCM-R (NG)、X-FCM-M (NG)、X-FCS-R ファスニングシステム (オフショアおよび造船アプリケーション), 英語, [ 108.1 kB ]
- ABS 製品型式認証 22-2285526-PDA 取得、X-FCM-R、X-FCM-F グレーチングファスナー、X-FCP チェッカープレートファスナー（海洋、オフショア、工業環境用）, 英語, [ 110.3 kB ]
- DNV 製品型式認証 TAS00001UJ、X-FCM-R、X-FCM-F、X-FCS-R グレーチングファスナー（海洋・産業環境）, 英語, [ 209.6 kB ]
- BVタイプ認証 71291-A0、X-FCM-R、X-FCM-F、X-FCS-R グレーチングファスナー、海洋環境, 英語, [ 577.8 kB ]
