新時代の解析ツール

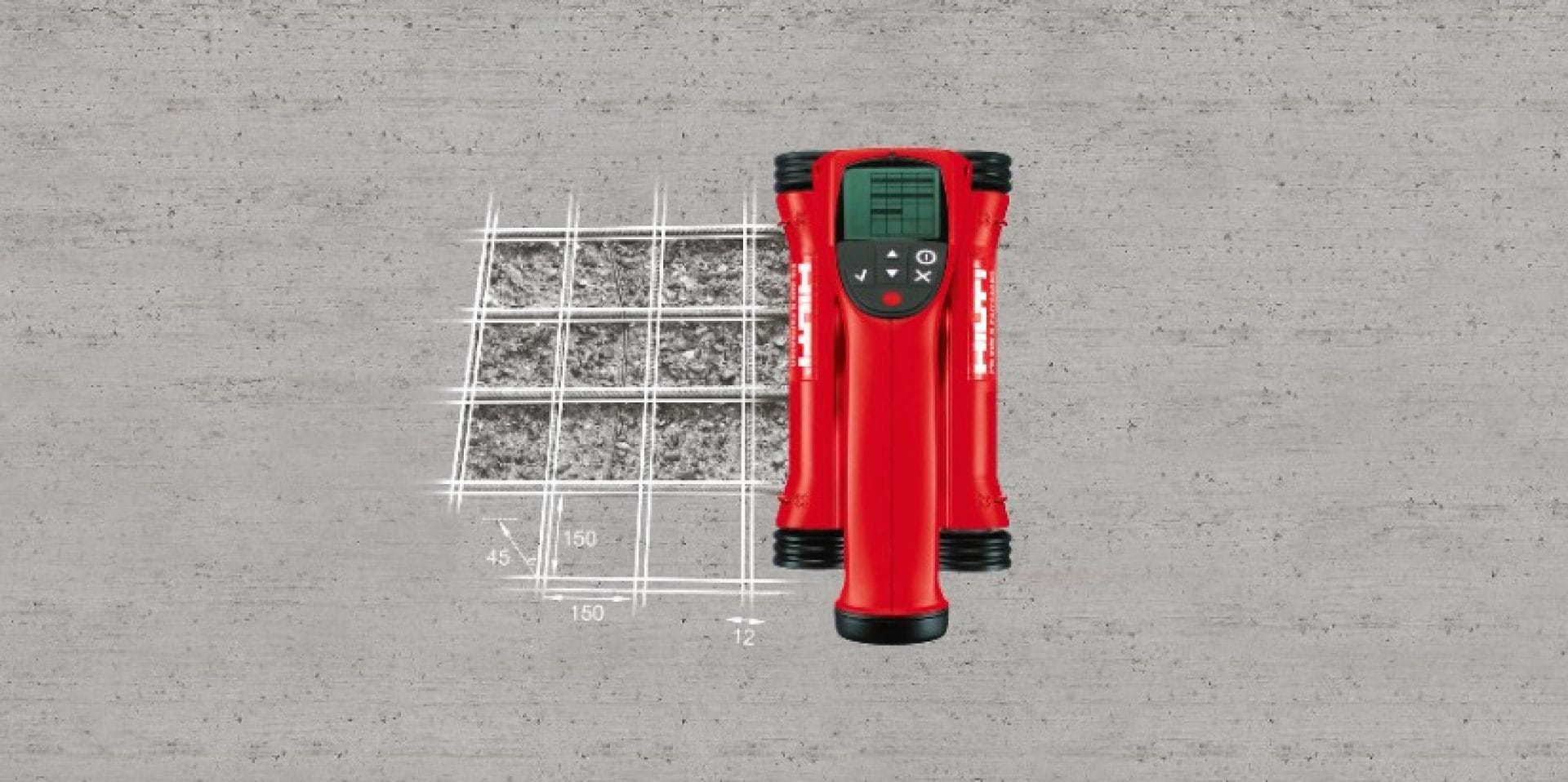

独立したセンサーを5個直列に並べたヒルティ独自のセンサー配列により、1回の探査で15センチ幅のスキャンデータを取得します。このセンサーを内蔵したスキャナーを走査させると、1回の探査で幅15センチで最大距離50メートル分の探査データを収集することができます。すなわち、PS 300フェロスキャンは、高密度・広範囲のスキャンデータを短時間に取得することが可能です。この探査機はヒルティの12Vバッテリーで駆動します。使い勝手と測定範囲を制限するケーブルは必要としません。

• 鉄筋位置探査最大深さ：200mm
• 鉄筋径を推定できる最大深度：120mm
• 鉄筋位置の探査精度：かぶり厚さ50mmで+/-1mm
• 鉄筋ピッチとかぶり厚比の限界：1.2:1
• 最大スキャン速度：0.5m/s

PS 300フェロスキャンは、PROFIS Detectionへ探査データを取り込みPC上で確認できます。このソフトウェアは詳細な構造解析のためのツールキットです。探査データの画像処理や内部データベースとの照合、配筋図や統計データの出力、文字／写真での注釈作成、ハンマードリルやダイヤモンドコアの穿孔位置作図などが行えます。壁や床スラブの配筋状態を3Dで表示することができます。更にパソコンにデータ転送して、技術レポート作成や CAD/BIMモデルに配置することもできます。

使いやすさ2つの特長：

• リアルタイムフィードバック– 取得したデータの不備による、再調査に出向くリスクを軽減します。
• 素早く解析– 非効率なツールで時間を浪費せずに、即時に構造解析ができます。

PS 300フェロスキャンを使用した鉄筋探査作業が簡単に習得できます。探査作業者、探査技術者のどなたでもスキャンデータ収集と構造解析に専念することができます。初めて使用する際には、ヒルティのアカウントマネージャと探査スペシャリストが必要なアドバイスをご提供いたします。

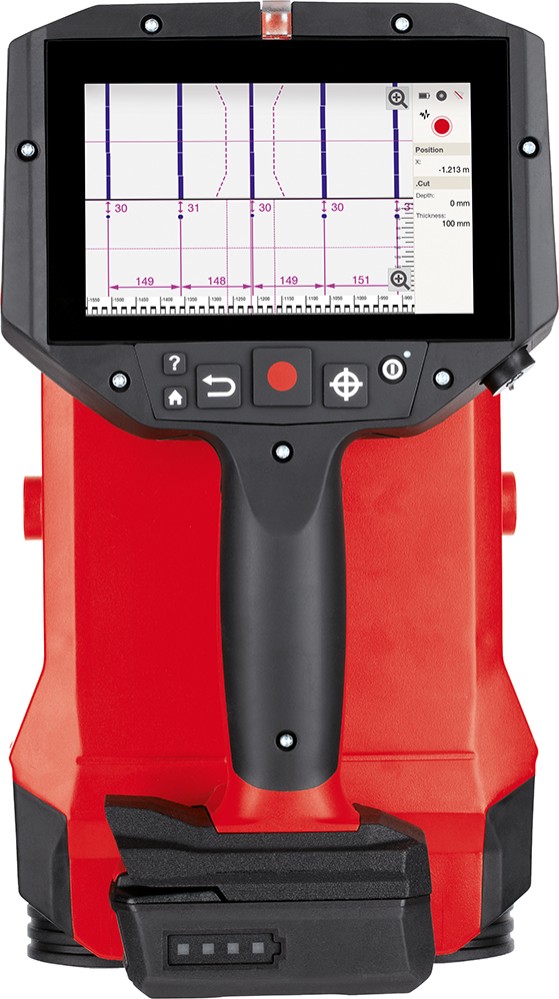

判りにくい表示やメニューを取り除き、見た目の操作性を向上させたデザインに設計変更されました。従来の探査機はレーダー波形を表示し、解析するのに熟練と専門知識を必要としていました。PS 300フェロスキャンは、かぶりとピッチ寸法が自動表示された配筋状態が平面図で表示され、同時に断面図も表示されます。スクリーン上の対象にタップすれば、鉄筋径、かぶり厚さが表示されます。スキャンしたデータはファイル名を付けてパソコン上で保存でき、詳細な解析やプロジェクトレポート作成に使用できます。

「精密」とは「壊れやすい」という意味で使用されてきました。しかしPS 300フェロスキャンは精密機械ながら、保護等級IP54の保護能力を有しています。ハウジングにはダストや水分を侵入させない工夫がされています。グリップとタッチスクリーンは衝撃吸収ラバーでガードされていて、水滴の侵入や落下の衝撃に耐えることができます。またタッチスクリーンは手袋をはめたまま操作することが可能です。

ヒルティではPS300フェロスキャンが長期にわたって正確に動作するように、随時お客様からの校正依頼を受け付ける体制を整えています。
