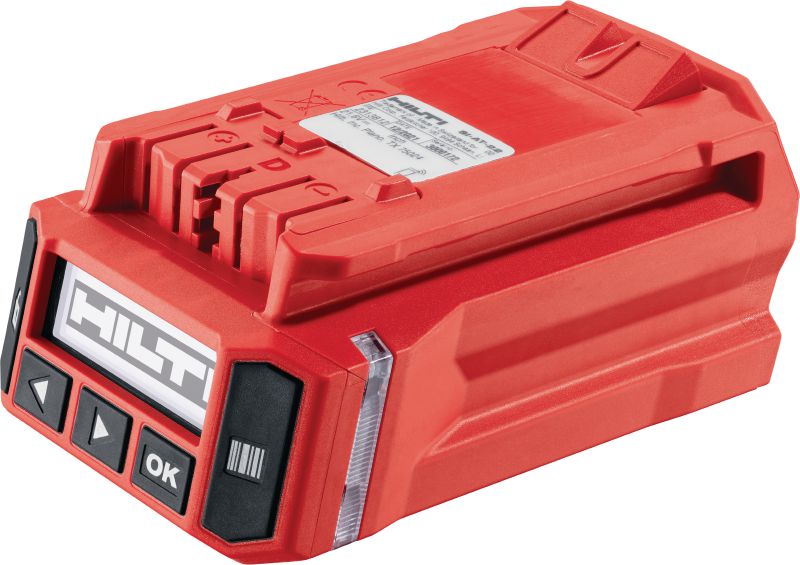

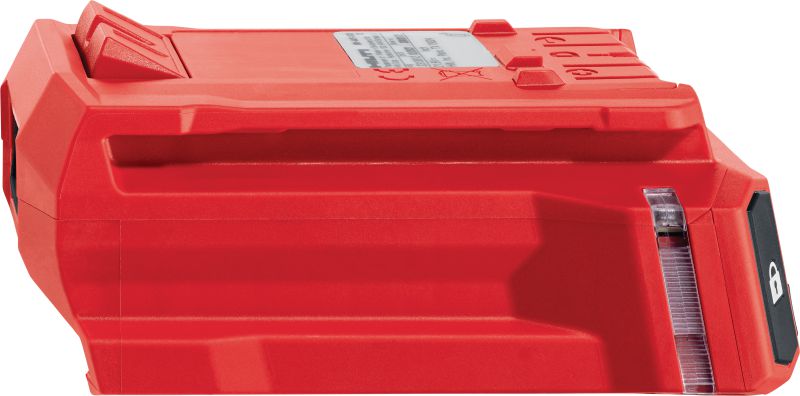

SI-AT-22 アダプティブトルクモジュール
新製品品目 #r17248168

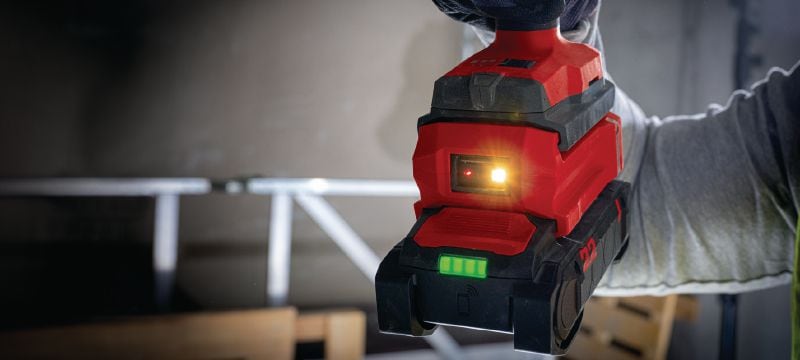

認証に従ってファスナーのプリテンションを自動化する、充電式インパクトレンチ用アクセサリー (Nuron バッテリープラットフォーム)
- アクセサリータイプ: 適応トルクモジュール
- 重量 (バッテリーなし) (EPTA プロシージャー 01/2003 準拠): 0.24 kg
- 寸法（LxWxH）: 123 x 74 x 56 mm
シェア
特長
- トルクレンチより最大 30% 迅速 – ETA スタッドアンカー認証に適合しながら、一回の留付けでの時間を短縮できるように、充電式インパクトレンチに適合するアダプティブトルクモジュールを追加

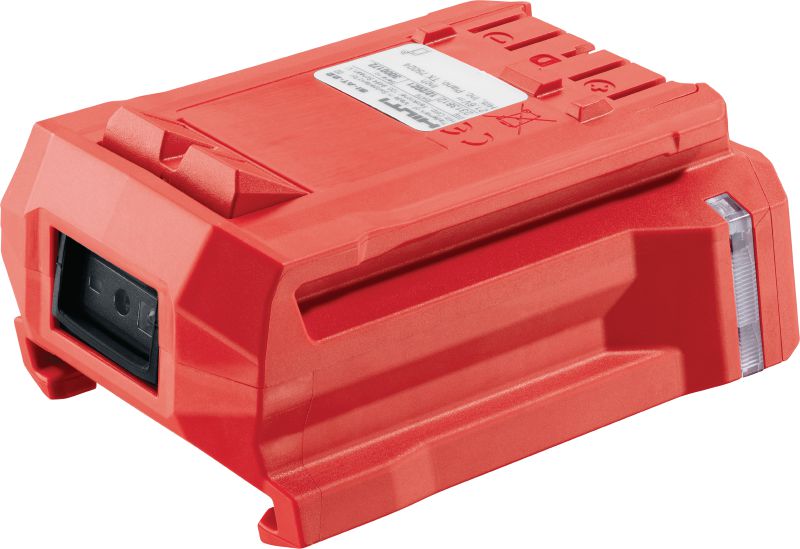

- 正しい施工を簡単に実施 – 組み込み式バーコードスキャナーを使ってボックスをスキャンするだけで、アダプティブトルクモジュールに施工するファスナーを伝えることができ、トリガーを引く度に必要なプレテンションをかけられる
- コンクリートアンカー用だけでなく、アダプティブトルクモジュールを使用することで、ウェッジ式アンカー、金属ボルト、鋳込みチャンネル、MEPサポート構造用に使用可能
- 検査の準備 – アダプティブトルク文書化ソフトウェアを使って、実施した留付けに関する文書を報告書に変換することが可能。それにより、信頼性向上とパックオフィス効率化を実現
- トルクレンチより最大 30% 迅速 – 認証に適合しながら、一回の留付けでの時間を短縮できるように、充電式インパクトレンチに適合するアダプティブトルクモジュールを追加
アプリケーション
- 互換性のあるヒルティのウェッジ式アンカー(HST2、HST3、HST4、HSL4、HSAなど)の最大M24までのコンクリートへの打設
- 金属ボルトの制御された繰り返し留め付け
- カーテンウォールファサード、エレベーターの留め付けおよび MEP 設置における、HAC-V および HAC-C 鋳込みアンカーチャンネルの T ボルト設置
- 互換性のあるコネクターを使用して MI、MQ、MIQ および MT モジュラーサポートシステムを組み立て
- 互換性のあるヒルティのウェッジ式アンカー(KB1、KB3、KB-TZ2、HSL4など)の最大 3/4 "までのコンクリートへの打設
技術データ
技術資料
-
- 取扱説明書 SI-AT-22 Metric Anchors, スロバキア語, マレー語, トルコ語, タイ語, Hebrew, ルーマニア語, スペイン語, カザフ語, オランダ語, ブルガリア語, 韓国語, セルビア語, フィンランド語, デンマーク語, ノルウェー語, スロベニア語, ラトビア語, ポルトガル語, ハンガリー語, ロシア語, 日本語, 英語, エストニア語, ウクライナ語, 中国語, フランス語, ポーランド語, ギリシャ語, アラビア語, スウェーデン語, リトアニア語, クロアチア語, チェコ語, サルデーニャ語, イタリア語, ドイツ語, [ 3.6 MB ]
- 取扱説明書 SI-AT-22 (02), スロバキア語, トルコ語, Hebrew, ルーマニア語, スペイン語, カザフ語, オランダ語, ブルガリア語, 韓国語, セルビア語, フィンランド語, ノルウェー語, デンマーク語, ラトビア語, スロベニア語, ポルトガル語, ハンガリー語, 日本語, ロシア語, エストニア語, ウクライナ語, 英語, 中国語, フランス語, ポーランド語, ギリシャ語, アラビア語, スウェーデン語, リトアニア語, クロアチア語, チェコ語, イタリア語, ドイツ語, [ 5.4 MB ]
- 取扱説明書 SI-AT-22 Chemical Anchors, スロバキア語, マレー語, トルコ語, タイ語, Hebrew, ルーマニア語, スペイン語, カザフ語, オランダ語, ブルガリア語, 韓国語, セルビア語, フィンランド語, デンマーク語, ノルウェー語, スロベニア語, ラトビア語, ポルトガル語, ハンガリー語, ロシア語, 日本語, 英語, エストニア語, ウクライナ語, 中国語, フランス語, ポーランド語, ギリシャ語, アラビア語, スウェーデン語, リトアニア語, クロアチア語, チェコ語, サルデーニャ語, イタリア語, ドイツ語, [ 4.8 MB ]
- 取扱説明書 SI-AT-22 MQ-System, [ 2.1 MB ]
- 取扱説明書 SI-AT-22 MT-System, [ 3.1 MB ]
- 取扱説明書 SI-AT-22 T-Bolt metric, [ 2.6 MB ]
- 取扱説明書 SI-AT-22 MIQ-System, [ 1.6 MB ]
取扱説明動画
-
SI-AT-22 How-To (16:9, JP)
