PROFIS Engineering Suite 構造デザインソフトウエア
新製品品目 #r6502279
規格や認証に準拠した構造エンジニアリングアンカーデザインソフトウエア、コンポーネントベースの有限要素法による計算、 各種留付け方法
- 基準と承認: 多くの国固有の設計方法をサポートし、適合を簡単に確認できる詳細な設計レポートを作成できます。
- トレーニングとサポート: 新人も熟練者もソフトウェアの性能をフルに活用できるように、技術トレーニングやデモンストレーション (対面およびオンライン) を提供します。
- 互換性あり: Chrome、Edge、Firefox その他のインターネットブラウザ (クラウドベースのソフトウェア)
Highlights
コンクリートやレンガへのアンカー留付け、あと施工鉄筋定着、コンクリートオーバーレイ、ハンドレールの設計などを含む、複数の接続タイプを簡単に設計、計算、分析
ソフトウエアは、国際規格および認証 (ACI、CSA、欧州規格、オーストラリア規格など) 適合の最新バージョンに自動的に更新されるため、研究時間を節約することが可能
PROFIS Engineering Standard により、すべてのアプリケーションモジュールに無料でアクセスできるようになるとともに、あと施工アンカーおよび鋳込みアンカーの詳細なステップバイステップ計算および設計レポート (ベースプレートの剛性点検を含む) 作成が可能になります
PROFIS Engineering Premium では、荷重を Excel からインポート、または他の構造分析ソフトウエアプログラム (e.g. RISAConnection、RAM 構造システム、STAAD.Pro、SAP2000、ETABS、Robot、Revit、Dlubal RFEM および RSTAB) から直接インポートして、2D および 3D の最終デザインをエクスポートして標準 BIM および CAD プログラムに統合します
PROFIS Engineering Premium では、CBFEM (コンポーネントベースの有限要素法) を使用して、アンカー、補強部材、溶接、鋼材形状、コンクリートの計算を含む、完全なベースプレート接続を設計します
T ジョイント、重ね継ぎ、せん断継手の荷重を数クリックで簡単に計算し、コンクリート対コンクリートモジュールを使用して、一般的な設計方法 (Eurocode 2、TR069、ACI、その他多数) に準拠した効果的な設計を実現
技術データ
技術資料・カタログ・製品動画
![DX 5 F8 DX 5 F8, DX 5 F8, deflection head, track fastening to ceiling, interior finishing, X-U concrete nail](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/call_to_action_copy/image.coreimg.jpeg/1639536212573/profis-engineering-header2.jpeg)

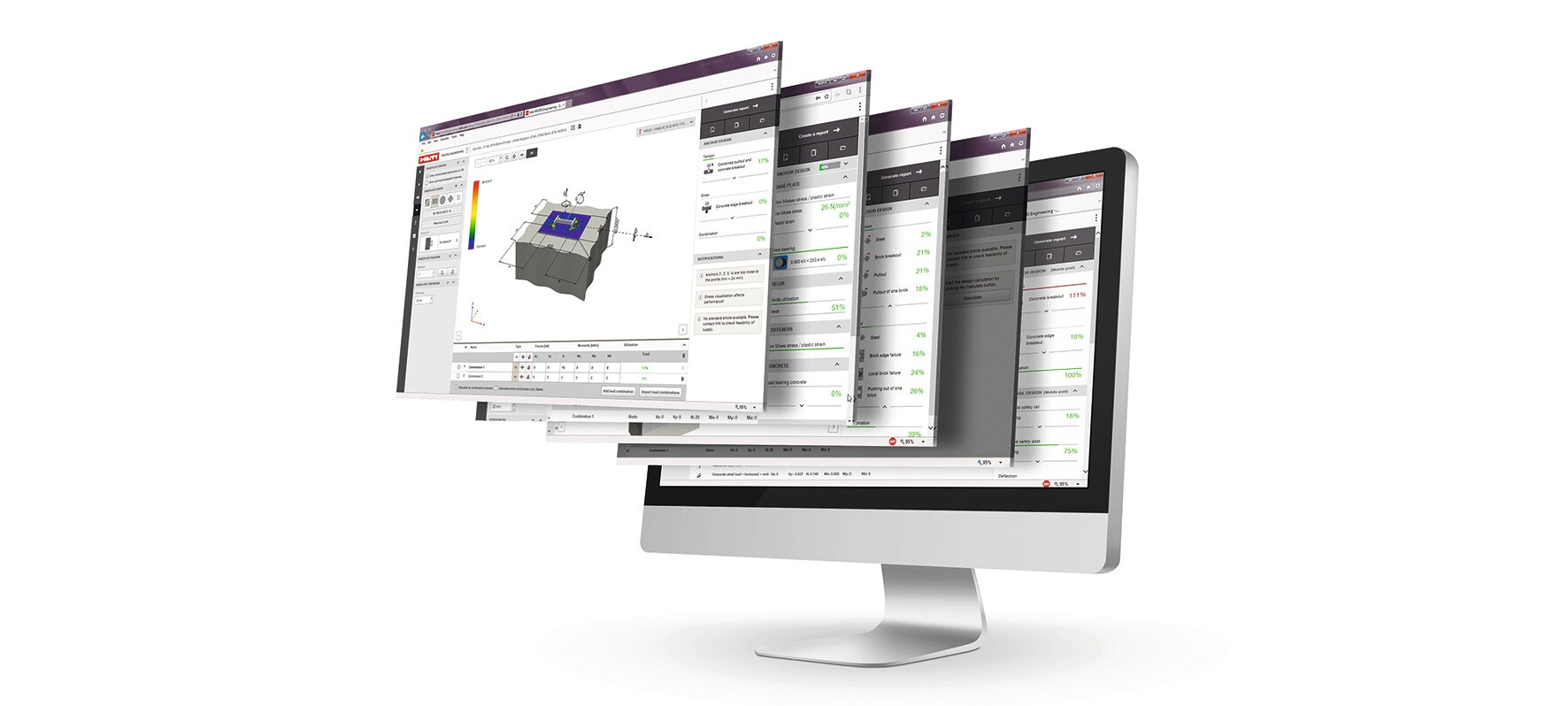

オールインワンのアンカー設計ソフトウェア
鋼材とコンクリート接合部を一貫して設計させることで、生産性を飛躍的に高めます。
PROFIS エンジニアリングで、複雑なアンカー設計が容易に行えます。母材・ベースプレート・アンカー・溶接およびリブプレートを含む、鋼材とコンクリート接合部の様々な要素計算・解析を、クラウドベースのソフトウェア1つで、素早い繰り返し計算~計算書作成まですべて行います。

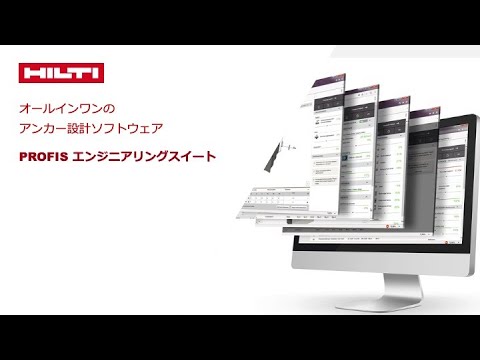

ご利用者様の声
![ご利用者様の声](https://img.youtube.com/vi/b72R4m9DmVs/hqdefault.jpg)

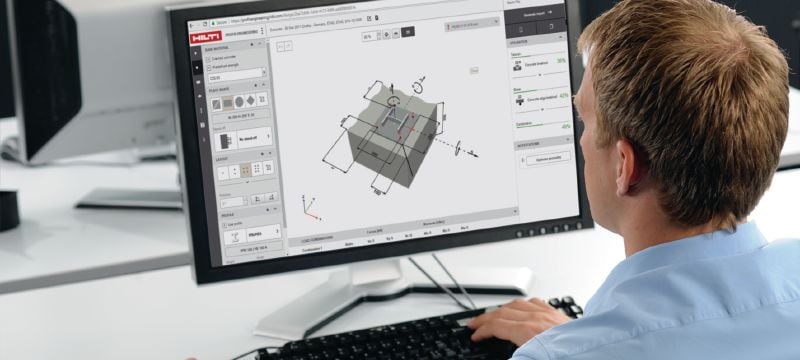

一目でわかる PROFIS エンジニアリングアンカー設計ソフトウェアの特長
設計時間の短縮
アンカーとベースプレートの計算を組み合わせ、接合部全体の設計時間を短縮できます。
精度アップ
自動荷重転送、複数の荷重の組合せの同時処理、BIM / CAD モデル生成により、ミスと戻り作業が低減でき、最初から適切な仕様が決められます。
効率アップ
1つのプラットフォームに統合されたデータ共有により、すべての関係者が最新の設計ファイルと計算書にすぐにアクセスできます。 これにより、透明性を高め、コミュニケーションの停滞をなくし、効率を上げることができます。
必要なものすべてが、オールインワンのアンカー設計ソフトウェアに
![コンクリート、レンガ、合成デッキを介したコンクリートへのアンカー留付けなど、1 つのシンプルなソフトウェアで様々な業務をこなし設計の効率アップをします。](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_1155242374/image_text_column_co/image.coreimg.png/1568284905927/profis-engineering-9.png)

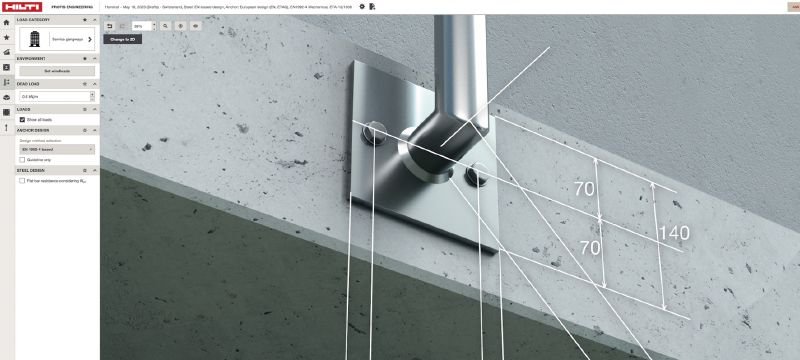

包括的な計算
1 つのシンプルなソフトウェアで、コンクリートへのアンカー留付けの様々な設計プロセスを行い、効率アップをします。
![ベースプレートを応力解析](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_1155242374/image_text_column_1/image.coreimg.png/1568284951844/196055.png)
製品選定と部品構成表
製品推奨エンジンは、すべての接合部に最適なソリューションを提案します。 これは設計した意図通りに確実に施工を行うためのチェックリストを素早く容易に作成する部品構成表へつづきます。
![クラウドベースのプラットフォーム](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_1155242374/image_text_column_2/image.coreimg.png/1568285010211/196047.png)
クラウドベースのプラットフォーム
統合されたクラウドベースのプラットフォームにより、関係者はいつでもアクセスでき、データを最新状態で維持できます。 これはどんな場所、例えば外出先のどのようなデバイスからでも設計にアクセスできることを意味しています。
![BIM/CAD library](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_1155242374/image_text_column_914981635/image.coreimg.png/1565076010361/193031.png)

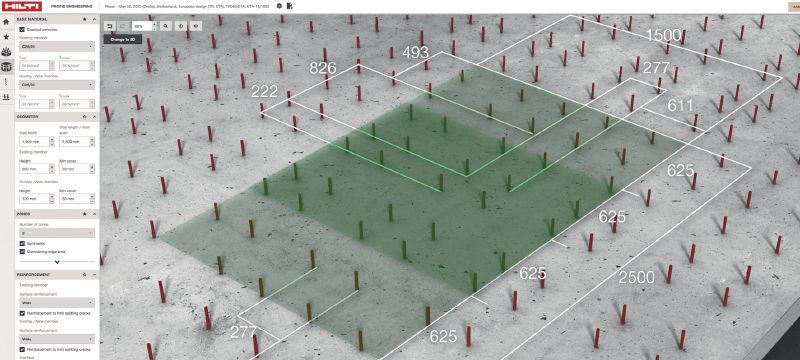

Tekla インターフェイス
Tekla ソフトウェアへのスムーズなデータ転送により、ユーザーは複雑さや戻り作業なく、コンクリートや鋼材の 3D 構造モデルを作成・管理できます。
![User friendly Profis Engineering Suite](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_1155242374/image_text_column_983918863/image.coreimg.png/1574157723383/178433.png)
計算書作成
カスタマイズ可能な計算書作成により、プロジェクトごとの要求に合わせ、正確かつ包括的でパーソナライズされた計算書を作成できます。
![On-demand support, step-by-step tutorials and engineering support](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_1155242374/image_text_column_326579221/image.coreimg.jpeg/1620747065883/w1-178409.jpeg)

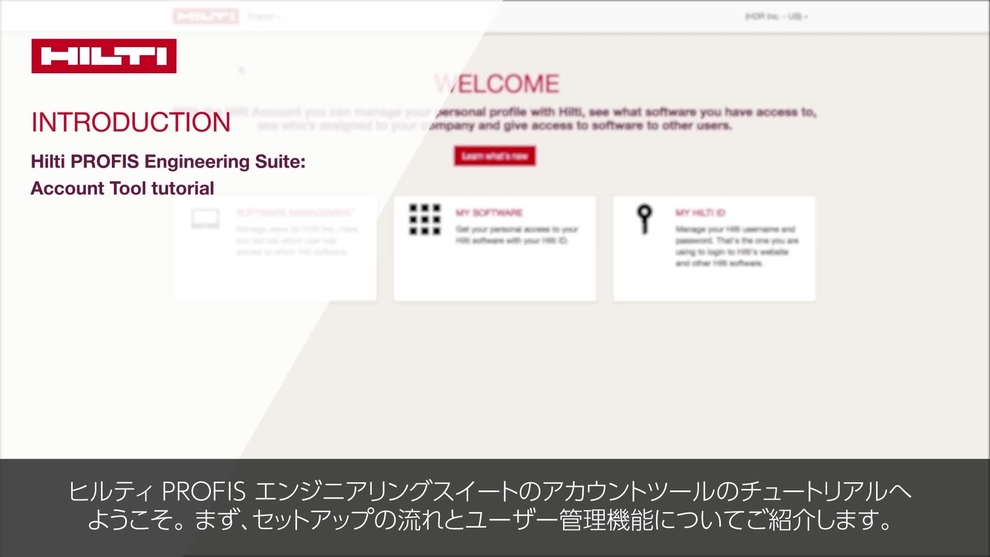

専門家によるサポート
製品に組み込まれたステップ・バイ・ステップのチュートリアル、また、複雑な設計の問題解決にはオンデマンドエンジニアリングサポートをご活用ください。
PROFIS エンジニアリング・ソフトウェアのプレミアムライセンスは下記よりお選びいただけます。
![](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_1996012743/image_text_column/image.coreimg.png/1565101621218/e1-18-078-iconstest3-07.png)
シングル
- 品番:2230558
- ユーザー数:1~4
- 1ライセンスに登録された1ユーザーのみアクセス可能
- 価格/1 ユーザー: ¥36,000 /年
![](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_1996012743/image_text_column_1/image.coreimg.png/1565101665623/e1-18-078-icons11-08.png)
フローティング
- 品番:2230560
- ユーザー数:5~30
- 1ライセンスにつき1ユーザーのみアクセス可能
- 価格/1 ユーザー: ¥42,000 /年
ソフトウェアパッケージの比較
PROFIS エンジニアリングの特長 |
スタンダード(無料) |
プレミアム(有料) |
---|---|---|
クラウドベースのアクセス、デスクトップ・タブレット・スマホによるファイル共有 | ✓ | ✓ |
欧州 ETAG、米国ACI基準による設計*日本の国内基準は含まれません。 | ✓ | ✓ |
詳細なアンカー設計の計画書 | ✓ | ✓ |
あと施工アンカー | ✓ | ✓ |
剛体によるベースプレート解析 | ✓ | |
荷重エンジン*エクセルから荷重インポート、複数の荷重組合せの同時計算、ファクター荷重の直接入力 | ✓ | |
複数の荷重の組合せ | ✓ | |
エクセルから荷重インポート | ✓ | |
カスタマイズ可能な計算書 | ✓ | |
迅速なBIM/CADモデル生成およびエクスポート | ✓ |
![エンジニアリングサポート](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_350576131/image_text_column/image.coreimg.jpeg/1639538148789/technical-advice-ecc.jpeg)
エンジニアリングサービス
専門知識をもつヒルティエンジニアチームが、電話、オフィス、現場で、お客様の設計上の困難な要求を満たすソリューションや設計から施工に至るまでの説明など様々なサポートをご提供します。
詳細はこちら![](/content/experience-fragments/hilti/A1/JP/ja/shop/software/PROFIS-Engineering/master/_jcr_content/root/three_image_text_col_350576131/image_text_column_1/image.coreimg.png/1639538489529/193031.png)
ヒルティ BIM/CAD ライブラリ
ヒルティウェブサイトにあるBIM/CAD ライブラリーから、または、パートナーである AutoCAD、Revit、Tekla、Dlubal および bimobjects.com を通じて、広範囲にわたるヒルティ製品の 2Dと3Dオブジェクトを入手できます。
BIM/CAD ライブラリ
